开场白

我(史斌)曾在Gopher China 2020大会上分享过《Go语言编译器简介》

当时仅仅是泛泛的浏览了一下Go编译器,但其实每一页PPT都能单独展开讲。因此我准备写一系列文章,把当时未能详细阐述的内容补充一下。

欢迎转载扩散,但请标注原创出自公众号:"Golang Contributor Club"。

为什么学习编译器

编译器对多数人是一个黑盒,只需了解命令行参数即可;但我认为深入了解编译器的内部有很多好处。

第一个好处是:了解编译器能让gopher深入了解Go程序的运行机制,从而写出更优质的代码。

第二个好处是:能提升gopher的内功。编译器涉及正则表达式,树搜索/树变换,有向图变换/有向图搜索;这些对于写上层业务逻辑的gopher以前是虚幻的屠龙术,但是阅读编译器源码后,你会发现它们其实很实用。

第三个好处是:你有机会接触汇编语言,以及各个硬件平台的特点。ARM64服务器已经成为一种趋势,已经在部分场景取代了X86_64服务器。所以我们需要了解不同的硬件平台的特点。

第四个好处是:编译器会是未来的一个热门行业。因为美国的制裁,当下是国内芯片行业的春天,加强中国芯的建设已经成为一个政治任务。而处理器(CPU/GPU/NPU/TPU/.../xPU)作为芯片领域的重要分支,是需要编译器支持的。当前国内编译器领域严重缺人,因为入门难度高,起薪自然比其它容易入门的领域高。(我的团队长期招人,欢迎砸简历。)

第五个好处是:你可以基于Go编译器定制自己的编程语言。Go编译器从go-1.7开始已经实现模块化,这意味着你可以自己设计一个全新的编程语言(甚至不兼容Go语法),借助Go编译器编译成一个可执行程序。

阅读前的准备

虽然本系列的定位是科普文,但是我也不准备从最基本的正则表达式,语法树,有向图等最基础的知识讲起;因此假设读者有一定的知识基础。

在这个前提下,我希望你看过我在Gopher China 2020上的讲座,并阅读过PPT

除此之外,我希望你阅读过柴树杉大神写的《Go语法树入门》,这是关于编译前端非常优秀的入门书籍。在此基础上,本系列的重点是讲解编译中端和后端。

坦白地说,编译器确实是最难入门的领域;同时也是最难写科普文的领域:专业人士看了觉得浅显,没相关基础的读者看了觉得云山雾罩。虽然如此,我还是想挑战一下。希望能收到读者更多反馈,我会据此调节讲解的内容。

基础知识回顾

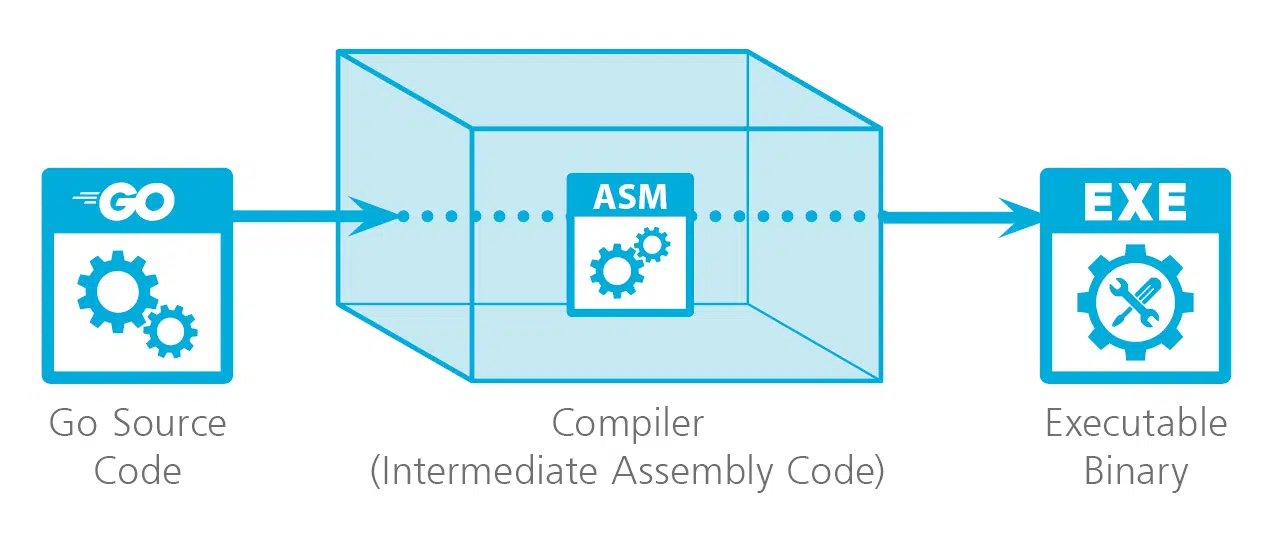

目前成熟的生产环境用的编译器,都是基于久经考验的前中后三阶段架构。

其中前端将高级语言的源代码翻译成IR(Intermediate Representation)序列,并传递给中端;中端对输入的原始IR序列做通用优化,并输出优化后的IR序列给后端;后端接收中端传来的IR序列,将其映射成真正的汇编指令序列,并做进一步和硬件相关的特殊优化。最终经过链接生成可执行程序。

这种架构的第一个好处是:新的高级语言无需支持所有的硬件,仅需生成IR即可;新的硬件无需适配所有的高级编程语言,仅需适配IR即可。从因果关系上看,前端和后端各自都是一个子编译器,前端把高级语言编译成IR序列,IR对于前端就是(伪)汇编;而后端把IR编译成真汇编,IR对于后端就是(伪)高级语言。

这种架构的第二个好处是:避免重复性的优化。例如把'a*8'优化成'a<<3'在所有的硬件上都适用。因此没必要每个后端都做一遍,把这个优化放在中端一次性完成即可。

这种架构的第三个好处是:针对SSA(Single Static Assignment)形态的IR,已经有无数计算机科学家做了大量细致的研究,有非常成熟的优化算法可以借鉴。编译原理最经典的教材龙书的作者,就因为在此领域的开创性贡献获得了2021年度的图灵奖。

Go编译器

Go编译器在go-1.7之前,采用的是非常老旧的语法树(AST)覆盖的编译技术,从go-1.7开始逐步采用更主流的基于SSA-IR的前中后三阶段编译技术。虽然Go编译器无需支持别的高级编程语言,但是上述的第二点和第三点好处仍然适用。

一个额外的好处是,Go编译器的中端和后端被做成了独立的库"golang.org/x/tools/go/ssa"。这就意味着,你可以自己写一个新的语言前端(甚至不兼容Go语法),并调用Go的ssa库,生成可执行程序;甚至于你自己定义的编程语言可以无缝地调用其它Go的代码;进一步,你可以借助于Go的生态系统打造自己的编程语言!类似于Scala语言和Java语言的关系。

SSA-IR

SSA-IR(Single Static Assignment)是一种介于高级语言和汇编语言的中间形态的伪语言,从高级语言角度看,它是(伪)汇编;而从真正的汇编语言角度看,它是(伪)高级语言。

顾名思义,SSA(Single Static Assignment)的两大要点是:

  • Static:每个变量只能赋值一次(因此应该叫常量更合适)。

  • Single:每个表达式只能做一个简单运算,对于复杂的表达式a b+c d要拆分成:"t0=a b; t1=c d; t2=t0+t1;"三个简单表达式。

例如有如下Go源代码:

func foo(a, b int) int {
  c := 8
  return a*4 + b*c
}

它改写成SSA形式是:

func foo(a, b int) int {
  c := 8
  t0 := a * 4
  t1 := b * c
  t2 := t0 + t1
  return t2
}

它被中端优化后的SSA形式是:

func foo(a, b int) int {
  t0 := a << 2
  t1 := b << 3
  t2 := t0 + t1
  return t2
}

说到这里,敏感的读者可能会问:如果只有赋值,那么程序岂不是只有顺序结构,而分支结构和循环结构是如何支持的?因此这里要提前剧透一点,Go编译器的IR不仅有SSA,还有if-goto指令;Go语言的if语句和for循环语句,都是会被编译成if-goto指令。

事实上在结构化编程(顺序/分支/循环)概念出现之前,就是因为goto语句的滥用而导致了1960年代的第一次软件工程危机。说白了程序运行实际上还是依赖goto,而if/for语句只是为了让程序更具有可读性,减少潜在bug。下面是一个小例子:

func foo(a, b int) int {
  if (a > b) {
    return a + b
  } else {
    return a - b
}

它被编译器前端翻译成IR后是如下形态(注意:if-goto-else-goto是一个整体的单条指令,条件/真目的地/假目的地是它的三个操作数,就像除法指令有被除数和除数两个操作数一样):

func foo(a, b int) int {
  c := a > b
  if (c) goto _true; else goto _false;

_true:
  t0 := a + b
  return t0

_false:
  t1 := a - b
  return t1
}

后续文章会逐步对Go的IR做完整的介绍。这里举两个最简单的例子,便于读者快速了解IR的核心概念和常见形态。

实操

Go编译器提供了完备的调试手段,正好我们可以借用过来展示Go编译器的内部工作流程。本系列文章使用go-1.14.15做演示,请读者安装此版本。

下面用一个例子test.go:

// test.go
package main

func foo(a, b int) int {
  c := 8
  return a*4 + b*c
}

func main() {
  println(foo(100150))
}

使用如下命令编译,在得到可执行目标程序的同时,还会得到一个额外的ssa.html,这个ssa.html就记录了Go编译器的工作流程和各阶段的中间结果。其中GOSSAFUNC环境变量用于指定需要被调试的函数,本例中是foo。

$ GOSSAFUNC=foo go build a.go
# command-line-arguments
dumped SSA to ./ssa.html

打开ssa.html,可以看到编译foo函数一共经过了40多道工序。

其中,source和AST属于编译器前端,从start到writebarrier属于编译器中端,从lower到genssa属于编译器后端。

这其中的start/writebarrier/genssa三道工序的输出,请读者认真看一下。

start工序是编译器前端的最后一步,输出原始IR序列,请读者对照源码仔细体会。v10对应变量c,v11对应第一个乘法运算的乘数4,v12是第一个乘法的积,v13是第二个乘法的积,v14是加法的和。

start

b1:
v1 (?) = InitMem <mem>
v2 (?) = SP <uintptr>
v3 (?) = SB <uintptr>
v4 (?) = LocalAddr <*int> {a} v2 v1
v5 (?) = LocalAddr <*int> {b} v2 v1
v6 (?) = LocalAddr <*int> {~r2} v2 v1
v7 (4) = Arg <int> {a} (a[int])
v8 (4) = Arg <int> {b} (b[int])
v9 (?) = Const64 <int> [0]
v10 (?) = Const64 <int> [8] (c[int])
v11 (?) = Const64 <int> [4]
v12 (6) = Mul64 <int> v7 v11
v13 (6) = Mul64 <int> v8 v10
v14 (6) = Add64 <int> v12 v13
v15 (6) = VarDef <mem> {~r2} v1
v16 (6) = Store <mem> {int} v6 v14 v15
Ret v16 (+6)

writebarrier是编译器中端的最后一步,输出经通用优化后的IR序列。读者可以看到,最初的乘法运算(Mul64)被优化成了移位运算(Lsh64x64)。

writebarrier [549 ns]

b1:
v1 (?) = InitMem <mem>
v2 (?) = SP <uintptr>
v6 (?) = LocalAddr <*int> {~r2} v2 v1
v7 (4) = Arg <int> {a} (a[int])
v8 (4) = Arg <int> {b} (b[int])
v15 (6) = VarDef <mem> {~r2} v1
v9 (+6) = Const64 <uint64> [2]
v5 (6) = Const64 <uint64> [3]
v12 (+6) = Lsh64x64 <int> [false] v7 v9
v13 (6) = Lsh64x64 <int> [false] v8 v5
v14 (6) = Add64 <int> v12 v13
v16 (6) = Store <mem> {int} v6 v14 v15
Ret v16 (+6)

而genssa是后端的最后一步,输出真正的最优的x86_64汇编序列。

小结和展望 本文介绍了理解Go编译器的所需背景知识,以及Go编译器的整体工作流程。后续的文章会逐步针对上面的各道工序展开讲解。
